Düşük güç tüketimi ve yüksek doğruluk ile kompakt ve hafif TDF42IMU0 Fiber Optic Inertial Unit

Name: Düşük güç tüketimi ve yüksek doğruluk ile kompakt ve hafif TDF42IMU0 Fiber Optic Inertial Unit
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF42IMU0
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDF42IMU0

Menşe Yeri: Çin

Ödeme Koşulları: , L/c, t/t

Standart Paketleme: Karton kutu

Ürün Özetleri

TDF42IMU0 Fiber Optik İnersiyon Birimi TDF42IMU0 fiber optik inersiyel ünitesi kompakt boyut, hafif yapı, düşük güç tüketimi ve yüksek hassasiyet performansı sunar.Önemli bir etki ve titreşimle zorlu uygulamalar için tasarlanmıştır, bu ünite torpido sistemlerinde, kara / hava silahlarında, füze ...

Ürün Özel Nitelikleri

Vurgulamak

Kompakt ve Hafif Fiber Optik Atalet Birimi

,

Düşük Güç Tüketimi Atalet Ölçüm Birimi

,

yüksek doğruluklu IMU

Ürün Açıklaması

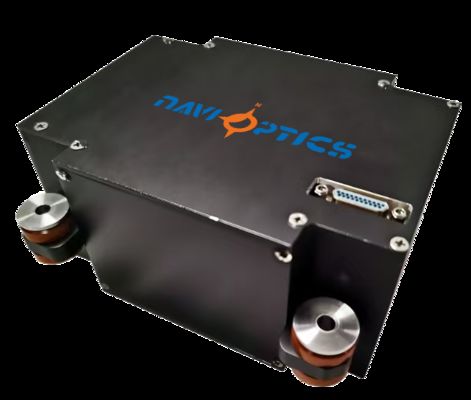

TDF42IMU0 Fiber Optik İnersiyon Birimi

TDF42IMU0 fiber optik inersiyel ünitesi kompakt boyut, hafif yapı, düşük güç tüketimi ve yüksek hassasiyet performansı sunar.Önemli bir etki ve titreşimle zorlu uygulamalar için tasarlanmıştır, bu ünite torpido sistemlerinde, kara / hava silahlarında, füze platformlarında ve diğer dinamik hareket ölçüm senaryolarında küçük, yüksek hassasiyetli eylemsizlik ölçümleri için idealdir.

Temel Özellikler

Kompakt boyutlar: 115 * 94 * 50 mm (± 1 mm tolerans)
Hafif yapı: ≤ 0,85 kg
Düşük güç tüketimi: ≤12W sabit çalışma
Yüksek hassasiyetli fiber optik jiroskop ve hızlandırıcı
Sağlam çevresel performans: -40 °C'den 60 °C'ye kadar çalışma
Çift RS422 iletişim arayüzleri
100Mbps Ethernet bağlantısı

Performans Özellikleri

Giroskop Performansı

Parametreler	Spesifikasyon	Değer
Sıfır önyargı istikrarı (100s)	Sıfır yanılsama istikrarı	0.05°/h
Sıfır Tarafsızlık Dayanıklılığı (10s)	Sıfır yanılsama istikrarı	0.1°/saat
Değişken sıcaklık sıfır önyargı	Dayanıklılık	0.1°/saat
Ölçek Faktörü	Tam sıcaklık ölçeği faktörü	≤ 200 ppm
Rastgele yürüyüş katsayısı	Diğer göstergeler	0.01°/h
Girdi Aralığı	Köşe hızı ölçümü	400°/s

Hızlandırıcı Performansı

Parametreler	Spesifikasyon	Değer
Aylık sapma hatası	Değişim kapsamlı hatası	50 μg
Sıfır Tarafsızlık Sıcaklık Duyarlılığı	Sıfır önyargı göstergesi	50μg/°C
Ölçek Faktörü Aylık Hata	Ölçek faktörü kapsamlı hatası	50 ppm
Ölçek faktörü sıcaklık duyarlılığı	Ölçek faktörü sıcaklık duyarlılığı	50 ppm/°C
Girdi Aralığı	Hızlandırma ölçümü	±20g

Çevre ve Elektriksel Özellikler

Çalışma sıcaklığı:-40°C ile 60°C arasında

Depolama sıcaklığı:-45°C ile 70°C arasında

Güç kaynağı:18-36V DC

Sabit güç tüketimi:≤12W

Başlangıç güç tüketimi:≤25W

Elektrikli Arayüzler

Dış elektrik arayüzleri arasında güç arayüzü, RS422 iletişim arayüzü ve 100Mbps Ethernet arayüzü bulunur. Soket modeli: J30JM-25ZKP43, eşleşen fiş modeli: J30J-25TJL.

Pin	Bağlantı	Sinyal Adı	Sinyal Özellikleri
1,14	Dış güç kaynağı	PCS güç kaynağı pozitif	24V
2,15	PCS güç kaynağı zemini	Güçlü Yer	-
10	200Hz sinyal çıkışı	IMU_TX1+	IMU veri çıkışı pozitif
9	200Hz sinyal çıkışı	IMU_TX1-	IMU veri çıkışı negatif
7	Senkronizasyon sinyali	IMU_SYN+	IMU senkronizasyon sinyali pozitif
6	Senkronizasyon sinyali	IMU_SYN-	IMU senkronizasyon sinyali negatif

İletişim Protokolü

RS422 seri portu 1, üç kanal açı artış bilgisi, üç kanal hız artış bilgisi, IO sayım bilgileri ve 200Hz veri frekansında sıcaklık bilgileri çıkarır.RS422 seri port 2 çıkışları tam zamanlama özellikleri ile zaman senkronizasyonu sinyalleri.

Çıkış Verisi Protokolü

Baud oranı:460800bps

Çıktı Biçimi:RS422, 1 başlangıç bit, 1 durma bit, 8 veri bit, kontrol toplamı yok

Veri sıklığı:200Hz

Sd.	Anlamı	Veri Türü	Uzunluk	Açıklama
1-4	Paket Başlığı	imzalanmamış int	4 bayt	0x55,0x55,0x55,0x55,0x55
5-8	Paket Sayısı	imzalanmamış int	4 bayt	IMU iç sayım değeri
9-12	X Giroskop Verileri	Tek hassasiyetli yüzen nokta	4 bayt	Açı artışı (değre)
13-16	Y Giroskop Verileri	Tek hassasiyetli yüzen nokta	4 bayt	Açı artışı (değre)
17-20	Z Giroskop Verileri	Tek hassasiyetli yüzen nokta	4 bayt	Açı artışı (değre)
21-24	X Hızlandırıcı verileri	Tek hassasiyetli yüzen nokta	4 bayt	Hız artışı (m/s)
25-28	Y Hızlandırıcı verileri	Tek hassasiyetli yüzen nokta	4 bayt	Hız artışı (m/s)
29-32	Z Hızlandırıcı verileri	Tek hassasiyetli yüzen nokta	4 bayt	Hız artışı (m/s)
33-34	X Hızlandırıcı sıcaklığı	imzalanmamış int	2 bayt	Sıcaklık ölçümü
35	IO1 Nabız Sayımı	imzalanmamış int	1 bayt	-
36	IO2 Nabız Sayımı	imzalanmamış int	1 bayt	-
37	İşaretin konumu	imzalanmamış int	1 bayt	-
38	Kontrol toplamı	imzalanmamış int	1 bayt	Bayt toplamı 1-37

Not:X, Y ve Z ekseni jiroskop verileri derece olarak ölçülen açı artışlarını temsil eder. X, Y ve Z ekseni hızlandırıcı verileri saniyede metre olarak ölçülen hız artışlarını temsil eder.dereceler, pozitif olarak hesaplanır=(D33+D34*256) *0.01, negatif=(D33+D34*256-65536) *0.01.

Fiziksel Boyutlar

Düşük güç tüketimi ve yüksek doğruluk ile kompakt ve hafif TDF42IMU0 Fiber Optic Inertial Unit 0

Boyutları:115 * 94 * 50 mm (konektörler hariç, ± 1 mm tolerans)

Ağırlık:≤ 0,85 kg
