Kalite Küçük Boyutlu Yüksek Hassasiyetli TDF61IMU0 Fiber Optik İnersyal Birimi, Kara ve Hava Üzerinde Silah Platformları için Düşük Güç Tüketimi Fabrika

Küçük Boyutlu Yüksek Hassasiyetli TDF61IMU0 Fiber Optik İnersyal Birimi, Kara ve Hava Üzerinde Silah Platformları için Düşük Güç Tüketimi

Name: Küçük Boyutlu Yüksek Hassasiyetli TDF61IMU0 Fiber Optik İnersyal Birimi, Kara ve Hava Üzerinde Silah Platformları için Düşük Güç Tüketimi
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61IMU0
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDF61IMU0

Menşe Yeri: ÇİN

Minimum Sipariş Miktarı: bir set

Ödeme Koşulları: L/C, T/T

Standart Paketleme: Karton kutu

Ürün Özetleri

TDF61IMU0: 0,03°/saat jiroskop kararlılığı ve ±20g ivmeölçer aralığına sahip kompakt fiber optik IMU. Düşük güç (≤15W), -40°C ile 60°C arası çalışma. Minimum alanda yüksek hassasiyet gerektiren kara/hava silah platformları için idealdir.

Ürün Özel Nitelikleri

Vurgulamak

small size fiber optic inertial unit

,

high-precision IMU for weapon platforms

,

airborne inertial measurement unit with warranty

Ürün Açıklaması

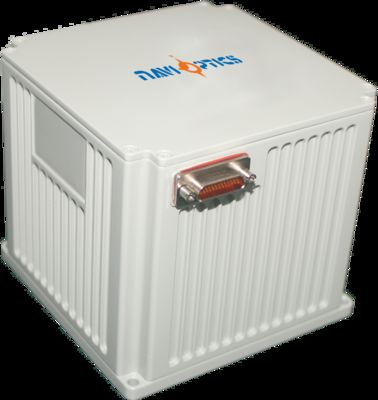

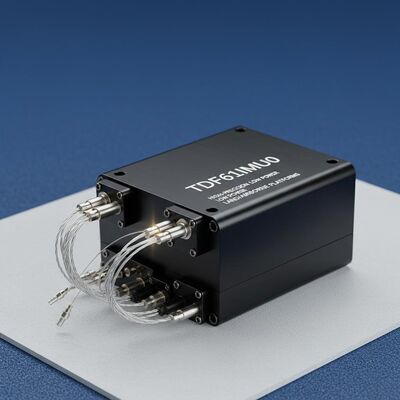

Küçük Boyutlu ve Yüksek Hassasiyetli TDF61IMU0 Fiber Optic İnersiyon Birimi

Yer ve hava silah platformlarında kullanım için tasarlanmıştır, kompakt boyutlara ve olağanüstü doğruluğa sahiptir.

Ürün Genel Görünümü

Fiber optik inersiyel üniteler küçük boyut, hafif ağırlık, düşük güç tüketimi ve yüksek doğruluk gibi önemli avantajlar sunar.ve çift eksenli modülasyon inersyal konfigürasyonları, onları yeni insansız platformlar, su/torpido silahları ve kompakt ihtiyaç duyan kara/hava silah platformları için idealdir.Dinamik açısal ve doğrusal hareket ölçüm yeteneğine sahip yüksek hassasiyetli eylemsizlik ölçüm ekipmanları.

Performans Özellikleri

Giroskop Performansı Göstericileri

Parametreler	Spesifikasyon	Değer
Sıfır önyargı istikrarı (100s)	Sıfır yanılsama istikrarı	0.03°/h
Sıfır Tarafsızlık Dayanıklılığı (10s)	Sıfır yanılsama istikrarı	0.05°/h
Değişken sıcaklık sıfır önyargı	Sıfır yanılsama istikrarı	0.1°/saat
Ölçek Faktörü	Tam sıcaklık ölçeği faktörü	≤ 150 ppm
Rastgele yürüyüş katsayısı	Diğer göstergeler	0.003°/√h
Girdi Aralığı	Girdi aralığı	600°/s

Hızlandırıcı Performansı Göstericileri

Parametreler	Spesifikasyon	Değer
Deviasyon Aylık Kapsamlı Hata	sapma indeksi	50 μg
Sıfır Tarafsızlık Sıcaklık Duyarlılığı	Sıfır önyargı göstergesi	50μg/°C
Ölçek Faktörü Aylık Kapsamlı Hata	Ölçek faktörü	50 ppm
Ölçek faktörü sıcaklık duyarlılığı	Ölçek faktörü	50 ppm/°C
Girdi Aralığı	Aralık göstergesi	±20g

Tüm Makine Özellikleri

Parametreler	Spesifikasyon	Değer	Notlar
Çalışma sıcaklığı	Çevre performansı	-40°C-60°C
Depolama sıcaklığı	Çevre performansı	-45°C~70°C
Güç kaynağı	Genel Gereksinimler	18 ′′36V ((DC)
Sabit Güç Tüketimi	Genel Gereksinimler	≤15W	Başlangıç güç tüketimi ≤ 25W

Elektrikli Arayüzler

Dış elektrik arayüzleri arasında güç arayüzü, RS422 iletişim arayüzü ve 100Mbps Ethernet arayüzü bulunur. Soket modeli: J30JM-25ZKP43, eşleşen fiş modeli: J30J-25TJL.

Pin	Bağlantı	Sinyal Adı	Sinyal Özellikleri
1,14	Dış güç kaynağı	PCS güç kaynağı pozitif	24V
2,15	Dış güç kaynağı	PCS güç kaynağı zemini	Güçlü Yer
10	200Hz sinyal çıkışı	IMU_TX1+	IMU veri çıkışı pozitif
9	200Hz sinyal çıkışı	IMU_TX1-	IMU veri çıkışı negatif
7	Senkronizasyon sinyali	IMU_SYN+	IMU senkronizasyon sinyali pozitif
6	Senkronizasyon sinyali	IMU_SYN-	IMU senkronizasyon sinyali negatif

İletişim Protokolü

RS422 seri port 1 üç kanal açı artışı bilgileri, üç kanal hız artışı bilgileri, IO sayım bilgileri,ve 200Hz veri frekansında sıcaklık bilgileri (interpolasyon olmadan ham gözlem değerleri hatalar için telafi edilir)
RS422 seri port 2 çıkışları zaman senkronizasyon sinyali örnekleme zamanında 1 (inersyal sensör örnekleme zamanını temsil eden geçerli yükselen kenar)
10 ± 2μs'lik bir darbeler genişliği olan RS422 diferansiyel sinyali
Örnekleme sinyali aralığı 5ms ± 20μs
Yükselen kenar ve düşen kenar seviyesinin kurulma süresi 100 ns'yi geçmez.
Serili port 1 veri aktarımı, yükselen kenar emisyonundan sonra 50μs gerçekleşir.

Çıkış Verisi Protokolü

Baud hızı: 460800bps
Çıktı biçimi: RS422, 1 bit başlangıç bit, 1 bit durma bit, 8 bit veri bit, kontrol toplamı yok
Veri frekansı: 200Hz
Tüm tanımlanmamış bitler varsayılan olarak 0 ile doldurulur
Çoklu bayt gönderirken, düşük bayt önce gelir ve yüksek bayt son gelir

Bayt Sayısı	Anlamı	Veri Türü	Uzunluk	Açıklama
1-4	Paket başlığı	İmzalanmamış int	4 bayt	0x55,0x55,0x55,0x55,0x55
5-8	Paket Sayısı	İmzalanmamış int	4 bayt	IMU iç sayım değeri
9-12	X jiroskop verileri	Tek hassasiyetli yüzen nokta	4 bayt	doğrusal ölçüm
12-16	Y jiroskop verileri	Tek hassasiyetli yüzen nokta	4 bayt	doğrusal ölçüm
16-20	Z jiroskop verileri	Tek hassasiyetli yüzen nokta	4 bayt	doğrusal ölçüm
21-24	X hızlandırıcı verileri	Tek hassasiyetli yüzen nokta	4 bayt	M/S
25-28	Y hızlandırıcı verileri	Tek hassasiyetli yüzen nokta	4 bayt	M/S
29-32	Z hızlandırıcı verileri	Tek hassasiyetli yüzen nokta	4 bayt	M/S
33-34	X hızlandırıcı sıcaklığı	İmzalanmamış int	2 bayt	doğrusal ölçüm
35	IO1 nabız sayımı	İmzalanmamış int	1 bayt	-
36	IO2 nabız sayımı	İmzalanmamış int	1 bayt	-
37	İşaret konumu	İmzalanmamış int	1 bayt	-
38	Kontrol toplamı	İmzalanmamış int	1 bayt	1-37 bayt toplamı

Not: X, Y ekseni ve Z ekseni jiroskop verileri, derece olarak ölçülen açı artışlarıdır. X, Y ve Z ekseni verileri, saniyede metre olarak ölçülen hız artışıdır. Sıcaklık birimi: derece,pozitif=(D33+D34 * 256) * 0.01, negatif=(D33+D34 * 256-65536) * 0.01.

Boyutları

Küçük Boyutlu Yüksek Hassasiyetli TDF61IMU0 Fiber Optik İnersyal Birimi, Kara ve Hava Üzerinde Silah Platformları için Düşük Güç Tüketimi 0

Boyutları:110mm * 110mm * 100mm (± 1mm, bağlantılar hariç)
Kurulum boyutu:102mm * 102mm
Kurulum açıklığı:4- Φ 4,3 mm
Ağırlık:≤ 1,7 kg
