Kalite Küçük Boyutlu Hafif Ağırlıklı TDF71IMU0 Düşük Güç Tüketimi ile Optik Fiber İnersiyon Birimi Fabrika

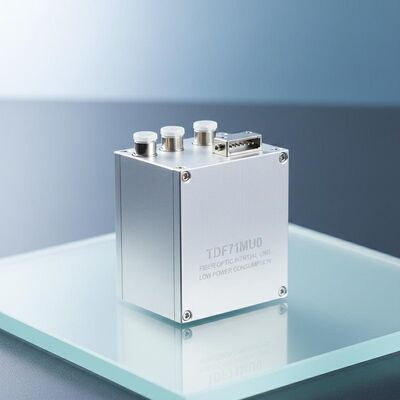

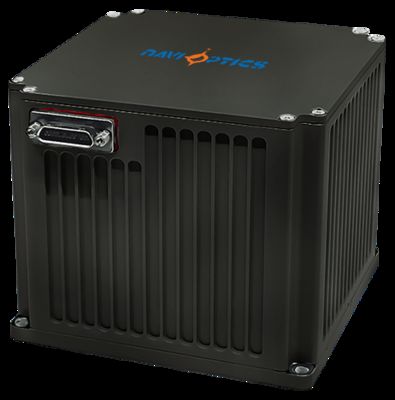

Küçük Boyutlu Hafif Ağırlıklı TDF71IMU0 Düşük Güç Tüketimi ile Optik Fiber İnersiyon Birimi

Name: Küçük Boyutlu Hafif Ağırlıklı TDF71IMU0 Düşük Güç Tüketimi ile Optik Fiber İnersiyon Birimi
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71IMU0
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDF71IMU0

Menşe Yeri: Çin

Minimum Sipariş Miktarı: bir set

Ödeme Koşulları: L/C, T/T

Standart Paketleme: Karton kutu

Ürün Özetleri

TDF71IMU0 fiber optik atalet ünitesi: kompakt (130×130×110mm), hafif (≤2,2kg), düşük güç (≤15W). Yüksek hassasiyet: 0,01°/saat jiroskop stabilitesi, 20μg ivmeölçer hatası. -40°C ile 60°C arasında çalışır; insansız sistemler ve füze platformları için idealdir.

Ürün Özel Nitelikleri

Vurgulamak

small fiber optic inertial unit

,

lightweight IMU low power

,

TDF61IMU0 inertial measurement unit

Ürün Açıklaması

Küçük Boyutlu Hafif Ağırlıklı TDF71IMU0 Fiber Optic İnersiyon Birimi

İnsansız platformlar, su/torpido silahları ve kara, hava,Küçük boyutlu ve yüksek hassasiyetli inersiyel ölçüm gerektiren füze silahı platformları.

Performans Özellikleri

Giroskop Performansı

Parametreler	Spesifikasyon	Değer	Notlar
Sıfır önyargı istikrarı (100s)	0.01°/h
Sıfır Tarafsızlık Dayanıklılığı (10s)	0.03°/h
Değişken sıcaklık sıfır önyargı	0.05°/h
Tam sıcaklık ölçeği faktörü	≤ 150 ppm
Rastgele yürüyüş katsayısı	0.002°/√h
Girdi Aralığı	400°/s

Hızlandırıcı Performansı

Parametreler	Spesifikasyon	Değer	Notlar
Aylık sapma hatası	20 μg
Sıfır Tarafsızlık Sıcaklık Duyarlılığı	20μg/°C
Ölçek Faktörü Aylık Hata	20 ppm
Ölçek faktörü sıcaklık duyarlılığı	20 ppm/°C
Girdi Aralığı	±20g

Birim Özellikleri

Parametreler	Spesifikasyon	Notlar
Çalışma sıcaklığı	-40°C ile 60°C arasında
Depolama sıcaklığı	-45°C ile 70°C arasında
Güç kaynağı	18-36V DC
Sabit Güç Tüketimi	≤15W	Başlangıç: ≤25W

İletişim Protokolleri

Evrensel hata ayıklama arayüzü 460800 baud hızı ile, 8 veri biti, 1 durak bit, kontrol toplamı yok, düşükten yüksek sipariş iletim.

Baytlar	Mesaj İçeriği	Türü	Notlar
1-2	Çerçeve Başlığı	char	0x5A,0x54
3	Çerçeve Uzunluğu	char	0x1E
4	Çerçeve Kimliği	char	0x04
5-8	Çerçeve numarası	İnt	200Hz birikimi
9-11	X Hızlandırıcı çıkışı	char*3	Not 1
12-14	Y Hızlandırıcı çıkışı	char*3
15-17	Z Hızlandırıcı çıkışı	char*3
18-20	X Giroskop Çıktısı	char*3	Not 2
21-23	Y Giroskop Çıktısı	char*3
24-26	Z Giroskop Çıktısı	char*3
27	Rezerv	char
28-31	Rezerv	İnt
32-33	Rezerv	Kısa
34	Kontrol toplamı		Toplam 4-33 bayt

Elektrikli Arayüzler

Dış arayüzler güç, RS422 iletişim ve 100Mbps Ethernet içerir. Soket modeli: J30JM-37ZKP, eşleşen fiş: J30J-37TJL.

Pin	Bağlantı	Sinyal Adı	Sinyal Özellikleri
1,2	Dış güç kaynağı	PCS güç kaynağı pozitif	24V
3,4	PCS Güç Tedarik Alanı	Güçlü Yer
5	200Hz Sinyal Çıkışı	IMU_TX1+	IMU veri çıkışı pozitif
6		IMU_TX1-	IMU veri çıkışı negatif
9	Senkronizasyon Sinyalı	IMU_SYN+	IMU senkronizasyon sinyali pozitif
10		IMU_SYN-	IMU senkronizasyon sinyali negatif

Boyutları

Küçük Boyutlu Hafif Ağırlıklı TDF71IMU0 Düşük Güç Tüketimi ile Optik Fiber İnersiyon Birimi 0

Boyutlar: 130mm * 130mm * 110mm (±1mm, bağlantılar hariç)
Kurulum boyutu: 120mm * 120mm
Kurulum diyaframı: 4-Φ5.3mm
Ağırlık: ≤2.2kg
