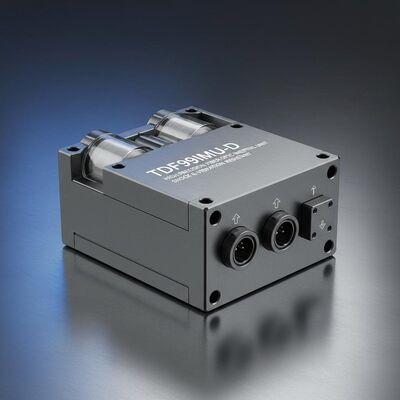

Kalite Yüksek hassasiyetli TDF99IMU-D Fiber Optic Inertial Unit, yüksek şok ve titreşim direnci ve küçük boyutlu Fabrika

Yüksek hassasiyetli TDF99IMU-D Fiber Optic Inertial Unit, yüksek şok ve titreşim direnci ve küçük boyutlu

Name: Yüksek hassasiyetli TDF99IMU-D Fiber Optic Inertial Unit, yüksek şok ve titreşim direnci ve küçük boyutlu
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU0
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: NAVI OPTICS

Model Numarası: TDFG99IMU0

Menşe Yeri: Çin

Ödeme Koşulları: L/C,T/T

Standart Paketleme: Karton kutu

Ürün Özetleri

0,005°/saat jiroskop stabilitesine, ±20g ivmeölçer aralığına ve olağanüstü şok/titreşim direncine sahip yüksek hassasiyetli fiber optik IMU. İHA'lar, füzeler ve torpidolar dahil askeri uygulamalar için sertifikalıdır. 8 noktalı titreşim azaltma ve sağlam -40°C ila 60°C çalışma aralığına sahip kompakt tasarım.

Ürün Özel Nitelikleri

Vurgulamak

Yüksek Hassasiyetli Fiber Optik Atalet Birimi

,

Yüksek Şok ve Titreşim Direnci Atalet Ölçüm Birimi

,

Küçük Boy IMU

Ürün Açıklaması

Yüksek hassasiyetli TDF99IMU-D Fiber Optic Inertial Unit

Zorlu endüstriyel ve savunma uygulamaları için olağanüstü şok ve titreşim direnciyle gelişmiş fiber optik inersiyel ölçüm ünitesi.

Ürün Genel Görünümü

Bu kompakt fiber optik inersiyel ünite küçük boyutlu, hafif tasarımı, düşük güç tüketimi ve yüksek doğruluğa sahiptir.Aşırı darbe ve titreşim ortamlarına dayanır.Mürettebatsız platformlar, torpido sistemleri ve kompakt, yüksek hassasiyetli eylemsizlik ölçümü gerektiren kara/hava/ füze silahı platformlarında saf bağlanma uygulamaları için idealdir.

Performans Özellikleri

Bileşen	Parametreler	Spesifikasyon
Giroskop Performansı	Sıfır önyargı istikrarı (100s)	0.005°/h
	Sıfır Tarafsızlık Dayanıklılığı (10s)	0.01°/h
	Değişken sıcaklık sıfır önyargı	0.02°/h
	Tam sıcaklık ölçeği faktörü	≤ 150 ppm
	Rastgele yürüyüş katsayısı	0.001°/h
	Girdi Aralığı	400°/s
Hızlandırıcı Performansı	Aylık sapma hatası	20 μg
	Sıfır Tarafsızlık Sıcaklık Duyarlılığı	20μg/°C
	Ölçek Faktörü Aylık Hata	20 ppm
	Ölçek faktörü sıcaklık duyarlılığı	20 ppm/°C
	Girdi Aralığı	±20g
Sistem Özellikleri	Çalışma sıcaklığı	-40°C ile 60°C arasında
	Depolama sıcaklığı	-45°C ile 70°C arasında
	Güç kaynağı	18-36V DC
	Güç tüketimi	≤15W (Başlangıç ≤25W)

İletişim Protokolü

Hata ayıklama veri çıkışı, 8 veri biti, 1 durak bit, hiç eşitliksiz ve LSB-ilk iletim ile 460800 baud hızında çalışır.ve navigasyon sonuçları.

Bayt	İçeriği	Türü	Açıklama
1-2	Çerçeve Başlığı	char	0x5A, 0x54
3	Çerçeve Uzunluğu	char	0x1E
4	Çerçeve Kimliği	char	0x04
5-8	Çerçeve numarası	İnt	200Hz birikimi
9-11	X Hızlandırıcı	char*3	Not 1'e bakın.
12-14	Y Hızlandırıcı	char*3
15-17	Z Hızlandırıcı	char*3
18-20	X Giroskop	char*3	Not 2'ye bakın.
21-23	Y Giroskop	char*3
24-26	Z Giroskopu	char*3
27-33	Sınırlı	char/int/short
34	Kontrol toplamı		Toplam 4-33 bayt

Veri İşleme Notları

Not 1 - Hız artışı:5ms hızlandırıcı çıkışı tam sayı yuvarlama ile işlenir ve [0,1e7] ile sınırlanan aralık, son 3 baytı aktarır.

Not 2 - Açı artışı:5 ms jiroskop çıkışı tam sayı yuvarlama ile işlenir ve aralığı [0,1e7] ile sınırlandırılır, son 3 baytı aktarır.

Elektrikli Arayüzler

Dış arayüzler arasında güç, RS422 iletişim ve JY27496E17E42PN-H soketi üzerinden 100Mbps Ethernet bulunur.

Pin	Bağlantı	Sinyal Adı	Özellikleri
39,40	Dış Güç	PCS Gücü Pozitif	24V
41,42	Güçlü Yer	PCS Power Ground	Güçlü Yer
5	200Hz çıkış	IMU_TX1+	IMU veri çıkışı pozitif
6	200Hz çıkış	IMU_TX1-	IMU veri çıkışı negatif
9	Senkronizasyon	IMU_SYN+	IMU senkronizasyon sinyali pozitif
10	Senkronizasyon	IMU_SYN-	IMU senkronizasyon sinyali negatif

Fiziksel Özellikler

Yüksek hassasiyetli TDF99IMU-D Fiber Optic Inertial Unit, yüksek şok ve titreşim direnci ve küçük boyutlu 0

Boyutlar: 188mm * 188mm * 1215mm (±1mm, bağlantılar hariç)
Ağırlık: ≤ 4.7kg
