Kalite Yüksek hassasiyetli Kompakt Boyutlu Havacılık ve Robotik için Düşük Güç Tüketimi İnersyal Ölçüm Birimi (IMU) Fabrika

Yüksek hassasiyetli Kompakt Boyutlu Havacılık ve Robotik için Düşük Güç Tüketimi İnersyal Ölçüm Birimi (IMU)

Name: Yüksek hassasiyetli Kompakt Boyutlu Havacılık ve Robotik için Düşük Güç Tüketimi İnersyal Ölçüm Birimi (IMU)
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: F41IMU
Price: 10,250.00 USD
Availability: InStock

Anahtar Nitelikler

Marka Adı: The Inertial Measurement Unit (IMU)

Model Numarası: F41IMU

Menşe Yeri: Çin

Sertifikasyon: CCS

Minimum Sipariş Miktarı: Bir set

Tedarik Yeteneği: Ayda 30 set

Teslimat süresi: 15 gün

Ödeme Koşulları: T/T

Standart Paketleme: karton kutu

Ürün Özetleri

0,02°/√h rastgele yürüyüş, 400°/s aralık, -40°C ila +85°C çalışma ile yüksek hassasiyetli IMU. Kompakt, düşük güç (≤8W), havacılık, robot bilimi ve dronlar için idealdir. Fabrikada dijital çıkışla kalibre edilmiştir.

Ürün Özel Nitelikleri

Vurgulamak

furuno uydu hız günlüğü

,

doppler sonar jrc hız günlüğü

,

tam imo furuno doppler hız günlüğü

Yer takibi yanlışlığı:

Geminin hızı (1 kn'den az): ±0,01 m/s, hangisi daha büyükse Geminin hızı (1 kn'den fazla): ±

Su izleme yanlışlığı:

±%1,0 veya ±0,1 kn, hangisi büyükse

Derinlik aralığı:

1-200m

Dönüştürücü çapı:

Ø112

Sürgülü Vana çapı:

Ø125

Sürgülü Vana ağırlığı:

120 kg

Giriş Aralığı:

400 °/s

Arayüz:

I2C, SPI, UART

Boyutlar:

Modele göre değişir, genellikle mm ölçeğindedir

Uygulamalar:

Havacılık, Robotik, Akıllı Telefonlar, Dronlar, Otomotiv

Çalışma sıcaklığı aralığı:

-40°C ila +85°C

Bileşenler:

İvmeölçer, Jiroskop, Manyetometre

Rastgele yürüyüş katsayısı:

0,02°/√sa

Tip:

Sensör

Serbestlik dereceleri:

6-DOF veya 9-DOF

Kalibrasyon:

Fabrikada kalibre edilmiş veya kullanıcı tarafından kalibre edilebilir

Sıfır Sapma Tekrarlanabilirliği:

0.005 °/s

Çıkış:

Dijital veya Analog Sinyaller

Çıktı Veri Biçimi:

Kuaterniyon, Euler Açıları, Ham Sensör Verileri

Ölçüm:

İvme, Açısal Hız, Manyetik Alan

Ağırlık:

Tipik olarak 50 gramdan az

Ürün Açıklaması

İnersyal Ölçüm Birimi (IMU)

İnersyal Ölçüm Birimi (IMU), kompakt boyutlara, hafif ağırlığa, düşük güç tüketimine ve yüksek hassasiyete sahiptir.ve çift eksenli modüle inersyal navigasyon sistemleri, yeni insansız platformlarda, sualtı/torpido silahlarında ve kara tabanlı/hava tabanlı silah platformlarında küçük boyutlu, yüksek hassasiyetli geçici navigasyon ekipmanlarına olan talebi karşılamak.Birim taşıyıcı açısal ve doğrusal hareket bilgisi dinamik ölçüm sağlar.

Teknik özellikler

Bileşen	Parametreler	Açıklama	Değer	Notlar
Giromotor	Sıfır Tarafsızlık	Önyargı Dayanıklılığı (10s)	0.3°/saat
	Sıfır Tarafsızlık	Değişken sıcaklıkta önyargı istikrarı (100s)	0.5°/saat
	Ölçekleme Faktörü	Ölçek Faktörü Doğruluksuzluk	≤20 ppm
	Diğer Göstericiler	Rastgele yürüyüş katsayısı	00.02° 1/2 saat.
	Aralık	Girdi Aralığı	400°/s
Hızlandırıcı	Değişim	Sıfır Tarafsızlık Tekrarlanabilirliği	0.3 mg
	Sıfır Tarafsızlık	Bias Sıcaklık Duyarlılığı	50μg/°C
	Ölçekleme Faktörü	Ölçek Faktörü Tekrarlanabilirliği	300 ppm
	Ölçekleme Faktörü	Ölçek faktörü sıcaklık duyarlılığı	20 ppm/°C
Hızlandırıcı	Aralık Göstericileri	Girdi Aralığı	±20g
Özellikleri	Çevresel Performans	Çalışma sıcaklığı	-40°C-60°C
Özellikleri	Çevresel Performans	Depolama sıcaklığı	-45°C~70°C
Genel Gereksinimler	Güç	Güç kaynağı	18 ′′36V ((DC)
	Güç	Sabit Güç Tüketimi	≤8W	Başlangıç Güç Tüketimi ≤15W
	Mekanik	Montaj deliği çapı	4-Φ4.5mm
	Boyutları	Boyut	70.370.353 mm
	Ağırlık	Kütle	≤ 500 g

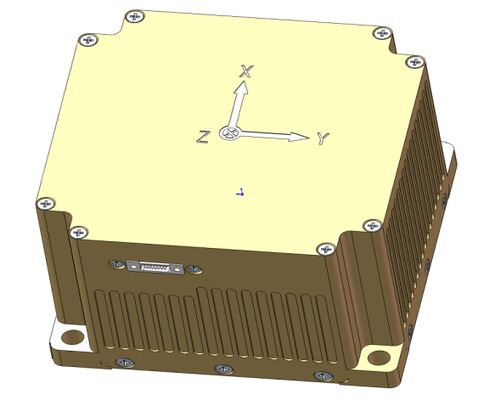

Yapısal Şema

Yüksek hassasiyetli Kompakt Boyutlu Havacılık ve Robotik için Düşük Güç Tüketimi İnersyal Ölçüm Birimi (IMU) 0
