Küçük Boyutlu Yüksek hassasiyetli TDL45IMU Lazer İnersiyon Birimi Büyük Çarpışma Büyük titreşim

Küçük Boyutlu Yüksek hassasiyetli TDL45IMU Lazer İnersiyon Birimi Büyük Çarpışma Büyük titreşim
Küçük Boyutlu Yüksek hassasiyetli TDL45IMU Lazer İnersiyon Birimi Büyük Çarpışma Büyük titreşim

Büyük resim :  Küçük Boyutlu Yüksek hassasiyetli TDL45IMU Lazer İnersiyon Birimi Büyük Çarpışma Büyük titreşim

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: NAVI OPTICS
Sertifika: CCS
Model numarası: TDL45IMU
Belge: TDL45IMU0 Laser Inertial Un...it.pdf
Ödeme & teslimat koşulları:
Min sipariş miktarı: bir set
Ambalaj bilgileri: Karton kutu
Ödeme koşulları: L/C, T/T
İletişim

Küçük Boyutlu Yüksek hassasiyetli TDL45IMU Lazer İnersiyon Birimi Büyük Çarpışma Büyük titreşim

Açıklama
Sıfır Bias Stabilitesi (100'ler): 0.01 °/s Sıfır Sapma Tekrarlanabilirliği: 0.005 °/s
Tam sıcaklık ölçeği faktörü: ≤5ppm Rastgele yürüyüş katsayısı: 0.002 °/s
Giriş aralığı: 400 °/s
Vurgulamak:

küçük yüksek hassasiyetli TDL45IMU inersiyel birim

,

lazer inersiyel birimi büyük darbeye dayanıklı

,

IMU ölçüm birimi büyük titreşimden korunur

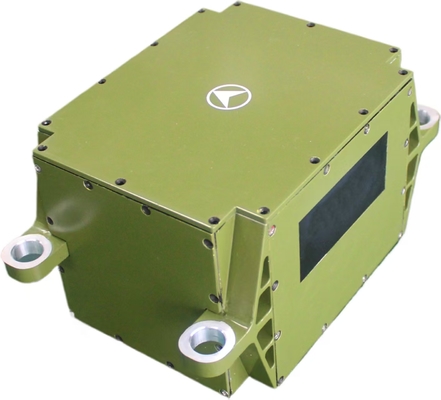

Küçük Boyutlu Yüksek Hassasiyetli TDL45IMU Lazer Atalet Birimi Büyük Darbe Büyük Titreşim


* Genel Bakış

Bu tip lazer atalet birimi, küçük boyut, hafiflik, düşük güç tüketimi ve yüksek doğruluk avantajlarına sahiptir. Sekiz noktadan titreşim azaltma içerir ve büyük darbe ve büyük titreşim uygulamaları için uygundur. Saf strapdown tasarımı için kullanılabilir ve yeni insansız platformlar, su/torpido silahları, ayrıca kara, hava ve füze silah platformları için küçük boyutlu ve yüksek hassasiyetli atalet birimi ekipmanı ihtiyaçlarını karşılayabilir. Taşıyıcı açısal hareket ve doğrusal hareket bilgilerinin dinamik ölçüm fonksiyonuna sahiptir.



* Performans

Proje İçerik Endeks Notlar
Jiroskopun performans göstergeleri
Sıfır ofset göstergesi Sıfır ofset kararlılığı (100s) 0.01°/sa
Sıfır ofset tekrarlanabilirliği 0.005°/sa
Ölçek Faktörü Tam sıcaklık ölçek faktörü ≤5ppm
Diğer göstergeler Rastgele yürüyüş katsayısı 0.002°/sa
Giriş aralığı 400°/s
İvmeölçerin performans göstergeleri
Sapma endeksi Sapma aylık kapsamlı hatası 20μg
Sıfır ofset göstergesi Sıfır ofset sıcaklık duyarlılığı 20μg/℃
Ölçek Faktörü Ölçek faktörü aylık kapsamlı hatası 20ppm
Ölçek faktörü sıcaklık duyarlılığı 20ppm/℃
Aralık göstergesi Giriş aralığı ±20g
Tüm makine özellikleri
Çevresel performans göstergeleri Çalışma sıcaklığı -40℃～60℃
Depolama sıcaklığı -45℃～70℃
Genel gereksinimler Güç kaynağı 18～36V(DC)
Kararlı güç tüketimi ≤20W Başlangıç güç tüketimi ≤ 25W




* Elektriksel Arayüzler

Pin Bağlantı Sinyal adı Sinyal özellikleri
1,12 Harici güç kaynağı PCS güç kaynağı pozitif 24V
2,13
PCS güç kaynağı toprağı Güç Toprağı
3 200Hz sinyal çıkışı IMU_TX1+ IMU veri çıkışı pozitif
14
IMU_TX1- IMU veri çıkışı negatif
6 Senkronizasyon sinyali IMU_SYN+ IMU senkronizasyon sinyali pozitif
17
IMU_SYN- IMU senkronizasyon sinyali negatif




* Yapısal görünüm ve boyutlar


Küçük Boyutlu Yüksek hassasiyetli TDL45IMU Lazer İnersiyon Birimi Büyük Çarpışma Büyük titreşim 0
